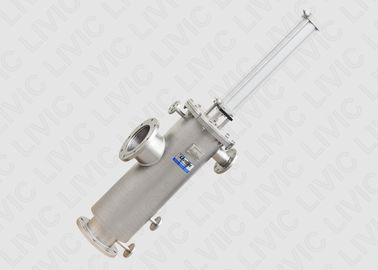

فیلتر خود تمیز شونده برنولی برای مایعات GRP دریچه پنوماتیک پروانه ای AF4000
کاربرد | آب خنک کننده، آب دریا، | سبک | عمودی یا افقی |
---|---|---|---|
نرخ جریان | از 30 تا 6500 متر مکعب در ساعت | مصالح ساختمانی | فولاد ضد زنگ 304/316L/دوبلکس 2205/CS/FRP |
رتبه بندی فیلتراسیون | 200-2000 میکرون | فشار طراحی استاندارد | 10 بار |
صافی خود تمیز شونده فیلتر برنولی برای مایعات GRP دریچه پروانه ای پنوماتیک AF4000
شرح
فیلتر خود تمیز شونده برنولی که نه تنها از اثر فلاش برگشتی ناشی از افت فشار ساده به فشار بیرونی کمتر از فشار کاری استفاده می کند - فیلتر بک فلاش خود تمیز شونده برنولی اثر فلاش خود را در شکاف بین دیسک تمیزکننده و دیسک تمیز کننده ایجاد می کند. درج صافی.درج را می توان از پروفیل های سیم گوه ای یا یک صفحه سوراخ ساخته شده است.در برخی کاربردهای خاص نیز از فولاد ضد زنگ یا توری آلیاژی استفاده می شود.صفحه فیلتر سیم گوه ای می تواند از فولاد ضد زنگ SS 316 یا موادی مانند سوپر دوبلکس یا دوبلکس SS ساخته شود.اگر از صفحه سوراخ دار برای فیلتر درجات بیش از 1 میلی متر استفاده شود از فولاد ضد زنگ و همچنین صفحات دوبلکس Ss یا تیتانیوم سوراخ دار استفاده می شود.
فیلتر خود تمیز شونده برنولی برای فیلتراسیون مداوم آب در سیستم های تحت فشار طراحی شده است.فیلتر برنولی زباله ها و ذرات منابع آب طبیعی مانند آب دریا یا آب رودخانه را حذف می کند.این راه حل ایده آل برای تصفیه آب درشت از 200μm تا 2000μm است.فیلتر برنولی بر اساس اصل اثر برنولی کار می کند که منجر به عملیات فیلترینگ ساده و قابل اعتماد می شود.صفحه فیلتر را با جریان متقاطع سطحی و جریان برگشتی تمیز می کند که راندمان حذف ذرات بالاتر از فیلتر برس معمولی را به ارمغان می آورد.بسیاری از ذرات بزرگتر از دیافراگم صفحه نمایش هنگام مسواک زدن و تمیز کردن یک فیلتر براش از طریق صفحه اکسترود می شوند.
مشخصات فنی:
نوع اصلی فیلتر | سری S | سری G | سری R |
حالت کنترل | حالت DP و زمان | ||
ابزار DP | ترانسمیتر فشار تفاضلی | ||
مواد صفحه فیلتر | 304/316L/دوبلکس 2205 | ||
مصالح ساختمانی | 304/316L/دوبلکس 2205/CS | ||
شیر فلاشینگ | شیر پروانه ای پنوماتیک | ||
منبع تغذیه | 110V/220V/380V/440V AC | ||
بزرگترین ذره قابل جابجایی | 6 میلی متر | ||
مهر مسکن | NBR | ||
تامین هوای فشرده | 0.6 مگاپاسکال هوای فشرده تمیز و خشک | ||
فشار کاری | 30 کیلو پاسکال | ||
رتبه بندی فیلتراسیون | 200-2000 میکرومتر | ||
فشار طراحی (Mpa) | 0.6/1.0/1.6/2.5 | ||
دمای طراحی | 80 درجه سانتیگراد | ||
محدوده جریان | 30-6500 متر مکعب در ساعت | ||
افت فشار تمیز کردن | 11 کیلو پاسکال | ||
اندازه ورودی و خروجی | DN65-D800 | ||
مواد میله پیستون | 316 لیتر | ||
مهر و موم میله پیستون | PU |
برنامه های کاربردی:
کاربردهای معمولی پیش فیلتراسیون تصفیه آب، سیستم خنک کننده در گردش، حفاظت از مبدل حرارتی، حفاظت از نازل پاشش، سیستم تصفیه آب بالاست، محافظت از غشای اولترافیلتراسیون
مایعات قابل استفاده آب زیرزمینی، آب دریا، آب دریاچه، آب رودخانه، آب خنک کننده در گردش، آب فاضلاب، آب فرآیند، آب تمیز کردن
ویژگی ها و مزایای فنی
■ فقط دو قسمت متحرک (دیسک تمیز کردن و شیر فلاشینگ)
■ ساختار طراحی ساده و قابل اعتماد، بسیار آسان برای تعمیر و نگهداری باز می شود
■ تمیز کردن با فلاشینگ بدون تماس، بدون ذره ای بزرگتر از دیافراگم صفحه نمایش از طریق صفحه فیلتر اکسترود شده است
■ افت فشار پایین ثابت (<11Kpa) هنگامی که صفحه فیلتر تمیز یا کثیف است
■ نیاز به فشار کاری بسیار کم تا 30Kpa
■ دبی وسیع از 30 تا 3000 متر مکعب در ساعت با یک محفظه تک فیلتر
■ عدم وقفه در فیلتراسیون هنگام شستشوی معکوس
■ درجه فیلتراسیون از 200μm تا 2000μm متغیر است
■ نصب انعطاف پذیر در موقعیت افقی یا عمودی
■ مجهز به ترانسمیتر فشار دیفرانسیل به عنوان ابزار dp
